STEVAL-ISA102V2
Evaluation Board, Power Factor Correction, 80W High Performance Transition Mode based on L6562A

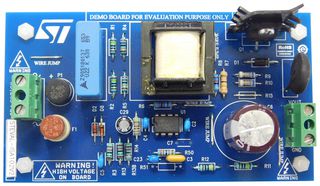

Slika je zgolj simbolična. Oglejte si opis izdelka.
ProizvajalecSTMICROELECTRONICS
Proizvajalčeva št. delaSTEVAL-ISA102V2
Številka naročila2675787
tehnični podatkovni list
Na voljo za naročilo
Standardni dobavni rok proizvajalca: Število tednov dobavnega roka: 28
Obvestite me, ko bo izdelek spet na zalogi.
| Količina | |
|---|---|
| 1+ | € 129,770 |
Cena za:Each
Najmanj: 1
Več: 1
€ 129,77 (brez DDV)
Dodaj št. dela /opombo k postavki
Vključeni so v vašo potrditev naročila, izstavljeni račun in odpremnico le za to naročilo.
Ta številka bo vključena v potrdilo naročila, izstavljeni račun, odpremnico, e-poštno sporočilo s spletno potrditvijo in nalepko izdelka.
INFORMACIJE O IZDELKU
ProizvajalecSTMICROELECTRONICS
Proizvajalčeva št. delaSTEVAL-ISA102V2
Številka naročila2675787
tehnični podatkovni list
Silicon ManufacturerSTMicroelectronics
Silicon Core NumberL6562A
Kit Application TypePower Management
Application Sub TypePower Factor Correction (PFC)
Kit ContentsEval Board L6562A
Product Range-
SVHCNo SVHC (21-Jan-2025)
Pregled izdelka
The STEVAL-ISA102V2 from STMicroelectronics is a 80W high performance transition mode PFC evaluation board based on L6562A. The L6562A is a current-mode PFC controller operating in transition mode (TM). With the same pin-out as its L6562 predecessor, the L6562A offers improved performance mainly in terms of efficiency and noise immunity. The STEVAL-ISA102V2 implements an 80W, wide-range mains input and a PFC pre-conditioner suitable for lighting, adapters and consumer SMPS, etc.
- Line voltage range from 88VAC to 265VAC
- Minimum line frequency (fL ) is 47Hz
- Regulated output voltage is 400V
- Rated output power is 80W
- Maximum 2fL output voltage ripple is 10Vp-p
- Hold-up time is 20ms (VDROP after hold-up time is 300V)
- Minimum switching frequency is 35KHz
- Minimum estimated efficiency is 92% (VIN = 90VAC , POUT = 80W)
- PCB type and size is single side, 35μm, CEM-1, 108mm x 57mm
Področja uporabe
Power Management
Tehnični podatki
Silicon Manufacturer
STMicroelectronics
Kit Application Type
Power Management
Kit Contents
Eval Board L6562A
SVHC
No SVHC (21-Jan-2025)
Silicon Core Number
L6562A
Application Sub Type
Power Factor Correction (PFC)
Product Range
-
Tehnični dokumenti (1)
Povezani izdelki
Št. najdenih izdelkov 3
Zakonodaja in okoljevarstvo
Drzava porekla
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.Drzava poreklaItaly
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.Drzava poreklaItaly
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.
Tarifna številka:84733020
US ECCN:EAR99
EU ECCN:NLR
Skladnost z direktivo RoHS:Da
RoHS
Skladno z direktivo RoHS glede ftalatov:Da
RoHS
SVHC:No SVHC (21-Jan-2025)
Prenesi potrdilo o skladnosti z izdelkom
Potrdilo o skladnosti izdelka
Teza (kg):.0849
