TOP255EN
AC/DC Off-Line Switcher IC, TOPSwitch-HX, Flyback, 85 VAC - 265 VAC, 66 kHz, 2.72 A out, 81 W, SIP-7

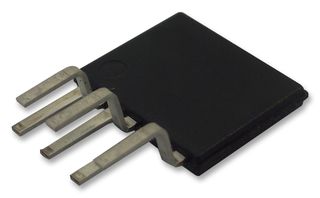

Slika je zgolj simbolična. Oglejte si opis izdelka.
ProizvajalecPOWER INTEGRATIONS
Proizvajalčeva št. delaTOP255EN
Številka naročila1695418
Nabor izdelkovTOPSwitch-HX Series
tehnični podatkovni list
911 Na Zalogi
Potrebujete več?
Dostava v 1–3 delovnih dneh
Standardno pošiljanje za naročila, oddana pred 17. uro
| Količina | |
|---|---|
| 1+ | € 1,540 |
| 10+ | € 1,410 |
| 50+ | € 1,270 |
| 100+ | € 1,120 |
| 250+ | € 1,080 |
| 500+ | € 1,050 |
| 1000+ | € 1,010 |
| 2500+ | € 1,000 |
Cena za:Each
Najmanj: 1
Več: 1
€ 1,54 (brez DDV)
Dodaj št. dela /opombo k postavki
Vključeni so v vašo potrditev naročila, izstavljeni račun in odpremnico le za to naročilo.
Ta številka bo vključena v potrdilo naročila, izstavljeni račun, odpremnico, e-poštno sporočilo s spletno potrditvijo in nalepko izdelka.
INFORMACIJE O IZDELKU
ProizvajalecPOWER INTEGRATIONS
Proizvajalčeva št. delaTOP255EN
Številka naročila1695418
Nabor izdelkovTOPSwitch-HX Series
tehnični podatkovni list
Input Voltage Min85VAC
Input Voltage Max265VAC
IC Case / PackageSIP
No. of Pins7Pins
Power Rating Max81W
TopologyFlyback
IsolationIsolated
Power Switch Voltage Rating700V
Power Switch Current Rating1.3mA
Switching Frequency132kHz
IC MountingThrough Hole
Operating Temperature Min-40°C
Operating Temperature Max150°C
Product RangeTOPSwitch-HX Series
Qualification-
SVHCNo SVHC (21-Jan-2025)
Pregled izdelka
The TOP255EN is an enhanced EcoSmart™, Integrated Off-line Switcher with 25W peak, advanced feature set and extended power range. TOPSwitch-HX cost effectively incorporates a 700V power MOSFET, high voltage switched current source, PWM control, oscillator, thermal shutdown circuit, fault protection and other control circuitry onto a monolithic device.
- Multi-mode operation maximizes efficiency at all loads
- Low thermal impedance junction-to-case (2°C per watt)
- Low height is ideal for adapters where space is limited
- Simple mounting using a clip to aid low cost manufacturing
- Line under-voltage (UV) detection prevents turn-off glitches
- Line overvoltage (OV) shutdown extends line surge limit
- Accurate programmable current limit
- Optimized line feed-forward for line ripple rejection
- Half frequency option for video applications
- Frequency jittering reduces EMI filter cost
- Heat sink is connected to SOURCE for low EMI
- Fully integrated soft-start for minimum start-up stress
- Energy efficient over entire load range
- Less than 200mW at 230VAC, no load consumption
- Standby power for 1W input
Področja uporabe
Power Management, Consumer Electronics
Tehnični podatki
Input Voltage Min
85VAC
IC Case / Package
SIP
Power Rating Max
81W
Isolation
Isolated
Power Switch Current Rating
1.3mA
IC Mounting
Through Hole
Operating Temperature Max
150°C
Qualification
-
Input Voltage Max
265VAC
No. of Pins
7Pins
Topology
Flyback
Power Switch Voltage Rating
700V
Switching Frequency
132kHz
Operating Temperature Min
-40°C
Product Range
TOPSwitch-HX Series
SVHC
No SVHC (21-Jan-2025)
