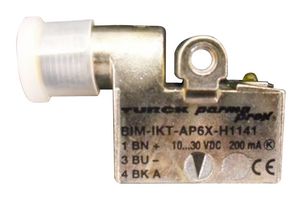

BIM-IKT-AP6X-H1141 W/KLI3
Magnetic Field Sensor, Pneumatic Cylinders, Rectangular, 10V to 30V, 4 Pin
Slika je zgolj simbolična. Oglejte si opis izdelka.
ProizvajalecTURCK
Proizvajalčeva št. delaBIM-IKT-AP6X-H1141 W/KLI3
Številka naročila4284563
tehnični podatkovni list
4 Na Zalogi
Potrebujete več?
Dostava v 1–3 delovnih dneh
Standardno pošiljanje za naročila, oddana pred 17. uro
| Količina | |
|---|---|
| 1+ | € 162,320 |
| 5+ | € 159,070 |
| 10+ | € 155,830 |
| 25+ | € 152,580 |
| 50+ | € 149,330 |
Cena za:Each
Najmanj: 1
Več: 1
€ 162,32 (brez DDV)
Dodaj št. dela /opombo k postavki
Vključeni so v vašo potrditev naročila, izstavljeni račun in odpremnico le za to naročilo.
Ta številka bo vključena v potrdilo naročila, izstavljeni račun, odpremnico, e-poštno sporočilo s spletno potrditvijo in nalepko izdelka.
INFORMACIJE O IZDELKU
ProizvajalecTURCK
Proizvajalčeva št. delaBIM-IKT-AP6X-H1141 W/KLI3
Številka naročila4284563
tehnični podatkovni list
Supply Voltage DC Min10V
Supply Voltage Min10VDC
Supply Voltage Max30VDC
Supply Voltage DC Max30V
Sensor HousingRectangular
No. of Pins4 Pin
Output Current-
Sensor Output TypePNP
IP RatingIP67
Product Range-
SVHCNo SVHC (20-Jun-2016)
Pregled izdelka
BIM-IKT-AP6X-H1141 W/KLI3 is a magnetic field sensor. It is activated by magnetic fields and is especially suited for piston position detection in pneumatic cylinders. Based on the fact that magnetic fields can permeate non-magnetizable metals, it is possible to detect a permanent magnet attached to the piston through the aluminium wall of the cylinder.
- ≤ 10m/s pass speed, ≤ ±0.1mm repeatability
- ≤ 0.1mm temperature drift, ≤ 1mm hysteresis
- 10VDC to 30VDC operating voltage, ≤ 200mA DC rated operational current
- 15mA no-load current, ≤ 0.1mA residual current
- ≤ 0.5kV isolation test voltage, 3-wire, NO contact, PNP output function
- 1KHz switching frequency, rectangular, IKT design
- Dimension is 30 x 14.6 x 28mm (lxdxh), metal, GD-Zn housing material
- Connector, M12 × 1 (electrical connection), IP67 protection class
- 55Hz (1mm) vibration resistance, 30g (11ms) shock resistance
- Operating temperature range from -25°C +70°C
Tehnični podatki
Supply Voltage DC Min
10V
Supply Voltage Max
30VDC
Sensor Housing
Rectangular
Output Current
-
IP Rating
IP67
SVHC
No SVHC (20-Jun-2016)
Supply Voltage Min
10VDC
Supply Voltage DC Max
30V
No. of Pins
4 Pin
Sensor Output Type
PNP
Product Range
-
Tehnični dokumenti (1)
Zakonodaja in okoljevarstvo
Drzava porekla
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.Drzava poreklaSwitzerland
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.Drzava poreklaSwitzerland
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.
Tarifna številka:85439000
US ECCN:EAR99
EU ECCN:NLR
Skladnost z direktivo RoHS:Bo naknadno sporočeno
Skladno z direktivo RoHS glede ftalatov:Bo naknadno sporočeno
SVHC:No SVHC (20-Jun-2016)
Prenesi potrdilo o skladnosti z izdelkom
Potrdilo o skladnosti izdelka
Teza (kg):.067132
