NCN26010XMNTXG
Ethernet MAC Controller, IEEE 802.3, 10 Mbps, PHY SPI Interface, 3.3 V, QFN-32

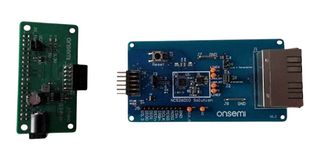

Slika je zgolj simbolična. Oglejte si opis izdelka.
ProizvajalecONSEMI
Proizvajalčeva št. delaNCN26010XMNTXG
Številka naročila4036809RL
tehnični podatkovni list
3.496 Na Zalogi
Potrebujete več?
Dostava v 1–3 delovnih dneh
Standardno pošiljanje za naročila, oddana pred 17. uro
| Količina | |
|---|---|
| 10+ | € 4,790 |
| 25+ | € 4,170 |
| 50+ | € 3,840 |
| 100+ | € 3,190 |
| 250+ | € 2,880 |
| 500+ | € 2,740 |
Cena za:Each (Supplied on Cut Tape)
Najmanj: 10
Več: 1
€ 52,90 (brez DDV)
Za ta izdelek bo prištet strošek ponovnega navijanja v višini € 5,00
Dodaj št. dela /opombo k postavki
Vključeni so v vašo potrditev naročila, izstavljeni račun in odpremnico le za to naročilo.
Ta številka bo vključena v potrdilo naročila, izstavljeni račun, odpremnico, e-poštno sporočilo s spletno potrditvijo in nalepko izdelka.
INFORMACIJE O IZDELKU
ProizvajalecONSEMI
Proizvajalčeva št. delaNCN26010XMNTXG
Številka naročila4036809RL
tehnični podatkovni list
Data Rate10Mbps
Device TypeMAC & PHY Ethernet Controller
Supported StandardsIEEE 802.3cg
Ethernet TypeIEEE 802.3cg
Application Sub Type10BASE-T1S Industrial Ethernet MAC/PHY Controller
Supply Voltage Min2.97V
Supply Voltage Max3.63V
Controller IC Case StyleQFN
IC Case / PackageQFN
No. of Pins32Pins
IC Interface TypeSPI
IC MountingSurface Mount
Operating Temperature Min-40°C
Operating Temperature Max125°C
Qualification-
Product Range-
Automotive Qualification Standard-
SVHCNo SVHC (27-Jun-2024)
Pregled izdelka
NCN26010XMNTXG is a 10 Mb/s industrial Ethernet MAC + PHY IC controller in a 32 pin QFN package. The NCN26010 device is an IEEE 802.3cg compliant Ethernet transceiver including a Media Access Controller (MAC), a PLCA Reconciliation Sublayer (RS) and a 10BASE−T1S PHY designed for industrial multi−drop Ethernet. It provides all physical layer functions needed to transmit and receive data over a single unshielded twisted pair. NCN26010 communicates to host MCUs via the Open Alliance MACPHY SPI protocol.
- 10BASE−T1S – IEEE 802.3cg compliant
- 3.3V supply voltage
- Two configurable digital outputs that can drive low current LEDs
- Integrated MAC and 10BASE−T1S PHY
- Open alliance compatible SPI interface for exchanging configuration and data frames to host
- Supports IEEE802.3 CSMA/CD collision detection
- PLCA through local configuration for collision−free operation on a shared medium (multi drop)
- Enhanced noise immunity mode, allowing communication at noise levels exceeding IEEE 802.3cg
- Supports <gt/>8 nodes over <gt/>25 m UTP cable, support for bootstrap in isolated mode
- Fast start-up: <lt/>100ms
Tehnični podatki
Data Rate
10Mbps
Supported Standards
IEEE 802.3cg
Application Sub Type
10BASE-T1S Industrial Ethernet MAC/PHY Controller
Supply Voltage Max
3.63V
IC Case / Package
QFN
IC Interface Type
SPI
Operating Temperature Min
-40°C
Qualification
-
Automotive Qualification Standard
-
Device Type
MAC & PHY Ethernet Controller
Ethernet Type
IEEE 802.3cg
Supply Voltage Min
2.97V
Controller IC Case Style
QFN
No. of Pins
32Pins
IC Mounting
Surface Mount
Operating Temperature Max
125°C
Product Range
-
SVHC
No SVHC (27-Jun-2024)
