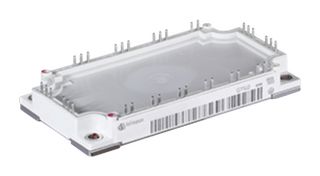

FS100R17KE3BOSA1
IGBT Module, Six Pack [Full Bridge], 145 A, 2 V, 555 W, 125 °C, Module
Ni več na zalogi
INFORMACIJE O IZDELKU
ProizvajalecINFINEON
Proizvajalčeva št. delaFS100R17KE3BOSA1
Številka naročila2839513
Nabor izdelkovEconoPACK
Znano tudi kotFS100R17KE3, SP000100437
tehnični podatkovni list
IGBT ConfigurationSix Pack [Full Bridge]
Transistor PolarityN Channel
Continuous Collector Current145A
DC Collector Current145A
Collector Emitter Saturation Voltage Vce(on)2V
Collector Emitter Saturation Voltage2V
Power Dissipation555W
Power Dissipation Pd555W
Collector Emitter Voltage V(br)ceo1.7kV
Junction Temperature Tj Max125°C
Operating Temperature Max125°C
Transistor Case StyleModule
IGBT TerminationPress Fit
Collector Emitter Voltage Max1.7kV
IGBT TechnologyIGBT 3 [Trench/Field Stop]
Transistor MountingPanel
Product RangeEconoPACK
SVHCNo SVHC (08-Jul-2021)
Pregled izdelka
Opozorila
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Tehnični podatki
IGBT Configuration
Six Pack [Full Bridge]
Continuous Collector Current
145A
Collector Emitter Saturation Voltage Vce(on)
2V
Power Dissipation
555W
Collector Emitter Voltage V(br)ceo
1.7kV
Operating Temperature Max
125°C
IGBT Termination
Press Fit
IGBT Technology
IGBT 3 [Trench/Field Stop]
Product Range
EconoPACK
Transistor Polarity
N Channel
DC Collector Current
145A
Collector Emitter Saturation Voltage
2V
Power Dissipation Pd
555W
Junction Temperature Tj Max
125°C
Transistor Case Style
Module
Collector Emitter Voltage Max
1.7kV
Transistor Mounting
Panel
SVHC
No SVHC (08-Jul-2021)
Tehnični dokumenti (1)
Povezani izdelki
1 najden izdelek
Zakonodaja in okoljevarstvo
Drzava porekla
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.Drzava poreklaHungary
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.Drzava poreklaHungary
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.
Tarifna številka:85415000
US ECCN:EAR99
EU ECCN:NLR
Skladnost z direktivo RoHS:Da
RoHS
Skladno z direktivo RoHS glede ftalatov:Da
RoHS
SVHC:No SVHC (08-Jul-2021)
Prenesi potrdilo o skladnosti z izdelkom
Potrdilo o skladnosti izdelka
Teza (kg):.0001
