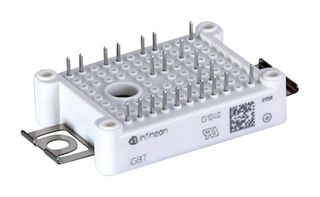

F475R06W1E3BOMA1
IGBT Module, Four Pack, 100 A, 1.45 V, 275 W, 150 °C, Module
Slika je zgolj simbolična. Oglejte si opis izdelka.
ProizvajalecINFINEON
Proizvajalčeva št. delaF475R06W1E3BOMA1
Številka naročila2726112
Nabor izdelkovEasyPACK 1B
Znano tudi kotF4-75R06W1E3, SP000257413
tehnični podatkovni list
Na voljo za naročilo
Standardni dobavni rok proizvajalca: Število tednov dobavnega roka: 16
Obvestite me, ko bo izdelek spet na zalogi.
| Količina | |
|---|---|
| 1+ | € 37,210 |
| 5+ | € 35,860 |
| 10+ | € 34,500 |
| 50+ | € 25,320 |
| 100+ | € 24,810 |
Cena za:Each
Najmanj: 1
Več: 1
€ 37,21 (brez DDV)
Dodaj št. dela /opombo k postavki
Vključeni so v vašo potrditev naročila, izstavljeni račun in odpremnico le za to naročilo.
Ta številka bo vključena v potrdilo naročila, izstavljeni račun, odpremnico, e-poštno sporočilo s spletno potrditvijo in nalepko izdelka.
INFORMACIJE O IZDELKU
ProizvajalecINFINEON
Proizvajalčeva št. delaF475R06W1E3BOMA1
Številka naročila2726112
Nabor izdelkovEasyPACK 1B
Znano tudi kotF4-75R06W1E3, SP000257413
tehnični podatkovni list
IGBT ConfigurationFour Pack
Transistor PolarityN Channel
DC Collector Current100A
Continuous Collector Current100A
Collector Emitter Saturation Voltage1.45V
Collector Emitter Saturation Voltage Vce(on)1.45V
Power Dissipation Pd275W
Power Dissipation275W
Operating Temperature Max150°C
Junction Temperature Tj Max150°C
Collector Emitter Voltage V(br)ceo600V
Transistor Case StyleModule
IGBT TerminationPress Fit
Collector Emitter Voltage Max600V
IGBT TechnologyIGBT 3 [Trench/Field Stop]
Transistor MountingPanel
Product RangeEasyPACK 1B
SVHCNo SVHC (21-Jan-2025)
Pregled izdelka
EasyPACK module with trench/Fieldstop IGBT3 and emitter controlled 3 diode and NTC suitable for applications such as auxiliary inverters, inductive heating and welding, solar applications and UPS systems.
- Low inductive design
- Low switching losses
- Trench IGBT 3
- Low VCEsat
- Al2O3 substrate with low thermal resistance
- Compact design
- Solder contact technology
- Rugged mounting due to integrated mounting clamps
Opozorila
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Tehnični podatki
IGBT Configuration
Four Pack
DC Collector Current
100A
Collector Emitter Saturation Voltage
1.45V
Power Dissipation Pd
275W
Operating Temperature Max
150°C
Collector Emitter Voltage V(br)ceo
600V
IGBT Termination
Press Fit
IGBT Technology
IGBT 3 [Trench/Field Stop]
Product Range
EasyPACK 1B
Transistor Polarity
N Channel
Continuous Collector Current
100A
Collector Emitter Saturation Voltage Vce(on)
1.45V
Power Dissipation
275W
Junction Temperature Tj Max
150°C
Transistor Case Style
Module
Collector Emitter Voltage Max
600V
Transistor Mounting
Panel
SVHC
No SVHC (21-Jan-2025)
Tehnični dokumenti (1)
Zakonodaja in okoljevarstvo
Drzava porekla
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.Drzava poreklaGermany
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.Drzava poreklaGermany
Država, v kateri je bila izvršena zadnja pomembnejša dodelava.
Tarifna številka:85412900
US ECCN:EAR99
EU ECCN:NLR
Skladnost z direktivo RoHS:Da
RoHS
Skladno z direktivo RoHS glede ftalatov:Da
RoHS
SVHC:No SVHC (21-Jan-2025)
Prenesi potrdilo o skladnosti z izdelkom
Potrdilo o skladnosti izdelka
Teza (kg):.000308
